石化企业供电系统具有能耗高、电网结构复杂、负荷集中、大电机启动冲击大等特点，供电系统故障可能造成大量生产装置停工，甚至引起灾难性后果，供电系统的可靠性是石化安全生产的基本条件。辅助监控在石化行业才刚刚起步，在供电系统综合监测、作业安全等方面目前还没有一个全面、规范的标准。
优特科技基于多年辅助监控系统实施经验，结合石化供电系统特点推出了适用于石化企业的供电辅助综合监控系统。通过自动化技术、互联网技术、物联网技术、移动应用、视频智能分析技术及智能联动控制，在统一平台上实现了变电站电源设备、动力环境、图像、安防、门禁、巡检、照明、通风排水等信息及设备的在线监视和智能控制，不仅有助于提升提高石化企业供电系统生产管理的信息化和智能化水平，还可以提高供电系统的安全性和工作效率。
系统组成
石化供电辅助综合监控系统按业务划分为视频监控子系统、电源监测子系统、环境监测子系统、智能控制子系统、安全防范子系统、单人作业监护子系统、门禁管理子系统、智能锁具管理子系统、设备巡检管理子系统等辅助生产管理模块。各模块采用标准化设计，通过辅助综合监控平台进行统一管理、协调联动，可以根据业务需求增加或减少模块，具有非常强大的灵活性或可扩展性。

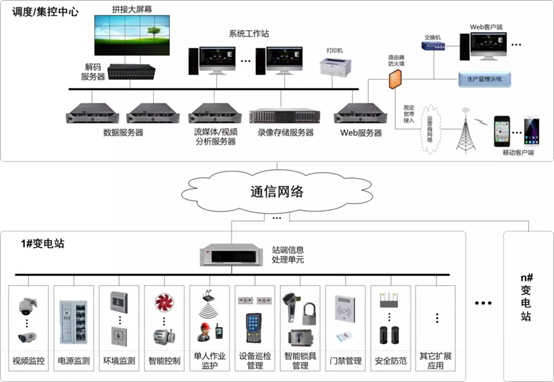

系统架构
功能特点
在统一平台上集成多种不同业务，数据信息共享。
利用视频分析等科技手段使监控智能化，告警自动推送并协调自动控制。
各子系统之间可相互协作、联动，使告警及控制可视化。
>>>>架构模块化
平台设计模块化，具备高度的灵活性，可按需配置与组合不同的子系统。
子系统介绍
视频监控基本功能
视频监控子系统对重要电气设备、安装地点及变电站环境、安全进行全天候的视频监视，并为视频智能分析和视频联动等高级应用提供数据支持。
视频智能分析
通过视频智能分析识别技术实现变电站各种智能化应用，形成相关信息和告警记录。智能分析主要内容如下：
· 区域安全检测：跨越危险区域监测（单向、双向）、警戒区域事件监测（进入、离开、逗留、聚集）、人员徘徊监测、物品遗留检测、烟雾明火检测、车牌识别等；
· 设备状态检测：开关/刀闸翻牌器、设备运行指示灯、压板投退、仪表读数等，可直接形成开关量和测量数值存入数据库；
· 人员安全管理：值班脱岗检测、安全帽检测、劳保着装检测、人脸识别等；
视频联动监视
视频监控子系统与其它系统接口，运维作业中主动、及时跟踪现场状态变化，推送画面并拍照、录像，为后续分析提供依据。主要实现以下联动功能：
· 操作联动:防误系统模拟或现场操作、监控系统上遥控操作、智能锁具操作、人员现场巡检；
· 告警联动：安防、消防、环境、电力监控等系统的告警联动；
· 门禁联动：门禁刷卡或告警时，对进出点进行实时监视、拍照、录像及人脸识别操作；
· 巡视联动：以自动巡视或手动点击设备的方式，实现远程巡视。
电源监测子系统对变电站内的交直流屏、蓄电池、UPS、EPS、变频器等设备进行重点监测，具有详尽的信息检测和丰富的图形显示功能，具有蓄电池生命周期管理、工作环境监测、远方控制、运行趋势分析等拓展功能，并可与其它系统协调联动，实现对供电系统辅助电源全方位的监控和管理。
环境监测子系统实时监测变电站重要场所和重要设备的工作环境（温度、湿度、漏水、水位、SF6浓度、有毒有害物质浓度等）状态，对工作环境的异常情况及时告警、对环境参数进行实时调节，以及与其它系统进行协调联动。
辅助综合监控平台采集各子系统数据，并与其它系统接口，根据预定逻辑规则输出控制命令，对变电站灯光、空调、风机、水泵、声光报警等设备进行远程智能化控制，主要包括三种控制方式：
人工控制：在后台界面手动控制变电站现场完成照明开闭、空调调节、通风、排水等操作；
计划控制：系统根据预先编辑的计划控制表按时自动远控操作；
智能联控：综合监控平台通过各子系统之间数据交换，按照设定的联动策略完成智能控制，如门禁联控、安防联控等。
单人作业监护子系统建立以无线视频监视为核心的个人作业远程监护体系，具有身份识别、高清视频监控、语音对讲、人员定位、拍照、录像、告警终端等功能，以第一视角实时展现现场状况及位置信息，实现远方终端对作业人员的就地操作监护、作业区域或特殊作业视频监护、设备故障远程可视化技术支持等安全监护，广泛应用于施工现场监控、抢险救援、巡检、检修、工地作业、突发事件应急指挥等场合。
设备巡检管理子系统用于辅助巡检工作人员进行日常的巡检工作，协助管理人员对巡检工作进行监控和管理，使巡检制度的落实得到有效的保障，同时提高巡检管理的信息化程度，为设备缺陷管理、设备检修提供决策依据，提高设备运行可靠性。
变电站内各种锁具和钥匙繁多，管理困难。智能锁具管理子系统用各类智能锁具替代变电站原有锁具，并通过一把智能钥匙统一管理所有智能锁具，开锁权限可灵活设置，可根据作业内容、作业时间、操作权限进行智能授权，可详细记录各种操作信息，使钥匙、锁具管理简单、高效、安全。
门禁管理子系统集自动识别技术、自动控制技术和现代安全管理措施为一体，实现对变电站大门及其它相关门户的出入实时监控、远程控制和保安防盗报警，还具有兼容员工卡、多种开门方式、消防联动、视频联动及开门信息自动记录、存储、远程读取、分析处理等功能。
>>>>安全防范子系统
安全防范子系统主要是通过各种探测和传感技术的综合应用，针对变电站周界、大门等场所进行布防，通过短时高电压、声光等方式震慑和制止非法侵入行为，并将报警信息在各地客户端和移动终端上推送显示，同时联动视频设备对入侵现场进行录像，以方便事后追溯。
系统配套提供移动APP应用，通过手机或专业手持终端接入辅助监控系统平台。工作人员不依赖办公或专用计算机可随时随地远程查看系统运行数据、视频画面和告警信息，远程控制灯光、空调等设备，远程与作业现场音视频互动，参与授权、审批等作业流管理，查询、统计、分析各种历史数据。系统还具有信息推送功能，相关人员第一时间掌握变电站现场工况变化。
石化供电辅助监控系统解决了石化企业供电安全生产中电气设备、环境、人员的监控和安全管理问题，提高了供电安全生产的信息化程度和管理效率。随着科学技术的进步，一个采用各种前沿技术和设备、集成各种辅助生产管理功能的综合性、智能化、自动化的辅助综合监控平台是石化企业供电系统的发展趋势，系统的推广应用必将带来极大的经济和社会效益。
